SAFE 安全閥
產品簡介
安全閥（safety valve）使用於設備或管路上作為保護管路系統安全之閥件，根據系統的工作壓力自動開啟或關閉。
當設備或管道內壓力超過安全閥設定壓力值，則安全閥會自動開啟進行泄壓，確保設備和管道內介質壓力在設定安全壓力之下，
保護設備和管道正常運作，防止系統壓力過高之危險。
產品型式
ARI-SAFE 全啟式/標準式安全閥
ARI-SAFE-ANSI 美標安全閥
SAFE 全啟式 / 標準式安全閥 (-D, G/ -F)
▪ 產品型號
- 901 / 902 / 911 / 912
▪ 產品規格
| 公稱壓力 |
材質 |
公稱通徑 |
工作溫度 |
連接方式 |
| PN16/16 |
EN-JL1040 鑄鐵 |
DN20/32 ~ DN250/350 |
-10 ~ +300℃ |
法蘭: DIN EN 1092-2 |
| PN40/16 |
EN-JS1049 球墨鑄鐵 |
DN20/32 ~ DN100/150 |
-10 ~ +350℃ |
法蘭: DIN EN 1092-2 |
| PN40/16 |
1.0619+N 鑄鋼 |
DN20/32 ~ DN250/350 |
-10 ~ +450℃ |
法蘭: DIN EN 1092-1 |
| PN40/16 |
1.4408 不鏽鋼 |
DN20/32 ~ DN100/150 |
-60 ~ +400℃ |
法蘭: DIN EN 1092-1 |
▪ 結構
安全閥, 彈簧直接作用
▪ 通過 TRD 與 AD2000-A2 認證
ARI SAFE 標準式安全閥 -用於暖通系統
▪ 產品型號
- 903 / 904
▪ 產品規格
| 公稱壓力 |
材質 |
公稱通徑 |
工作溫度 |
連接方式 |
| PN16/16 |
EN-JL1040 鑄鐵 |
DN20/32 ~ DN250/350 |
-10 ~ +120℃ |
法蘭: DIN EN 1092-2 |
▪ 結構
標準式安全閥, 彈簧直接作用式, EPDM軟密封閥頭, 金屬閥座, 帶EPDM波紋管, 閉式閥帽,
開式提升裝置, 帶手柄, 不鏽鋼閥座和閥桿
▪ 應用
依DIN EN 12828標準用於用於建築內暖通供熱系統
▪ 通過 TRD721 認證

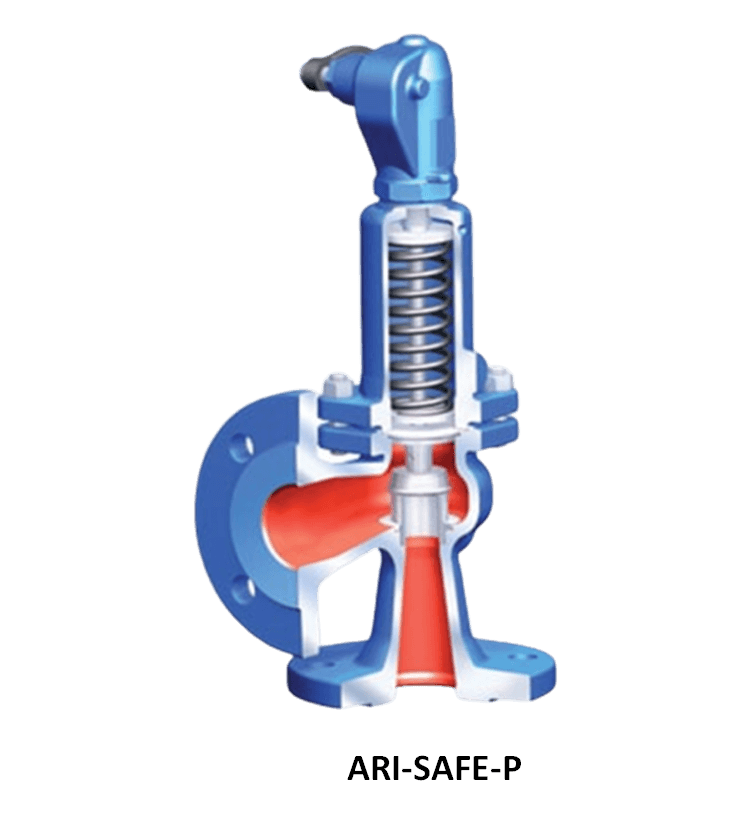

ARI SAFE-P 標準式安全閥 (D/ G/ F)
▪ 產品型號
- 921 / 922 / 923 / 924
▪ 產品規格
| 公稱壓力 |
材質 |
公稱通徑 |
工作溫度 |
連接方式 |
| PN16 |
EN-JL1040 鑄鐵 |
DN20 ~ DN100 |
-10 ~ +300℃ |
法蘭: DIN EN 1092-2 |
| PN40 |
1.0619+N 鑄鋼 |
DN20 ~ DN100 |
-10 ~ +450℃ |
法蘭: DIN EN 1092-1 |
| PN40/16 |
1.4408 不鏽鋼 |
DN20 ~ DN100 |
-60 ~ +400℃ |
法蘭: DIN EN 1092-1 |
▪ 結構
安全閥, 彈簧直接作用
▪ 通過 TRD 與 AD2000-A2 認證

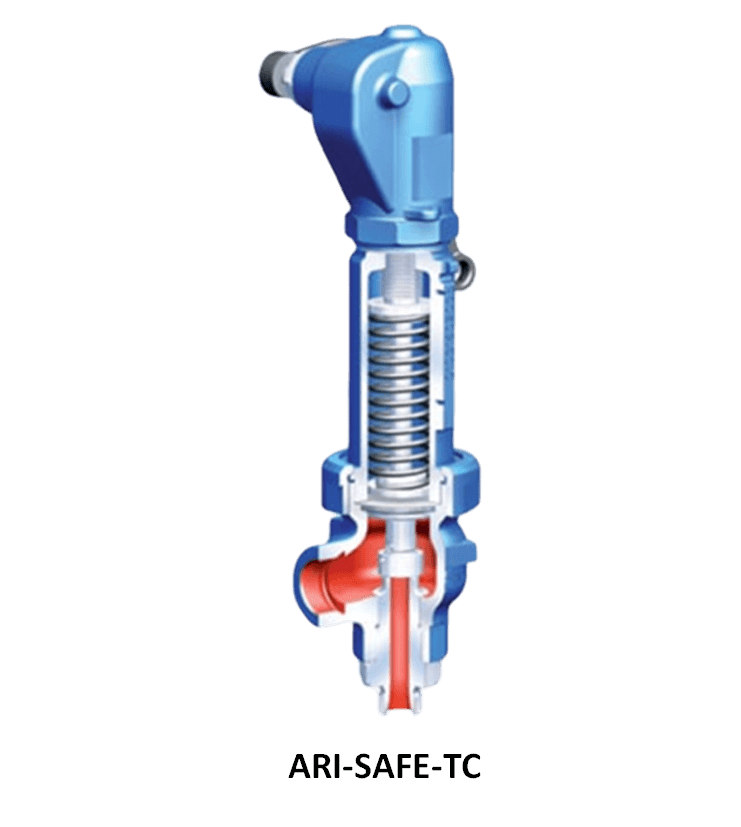

ARI SAFE-TC 全啟式 / 標準式安全閥 (-D, G / -F)
▪ 產品型號
- 941 / 943
▪ 產品規格
| 公稱壓力 |
材質 |
公稱通徑 |
工作溫度 |
連接方式 |
| PN40 |
EN-JS1049 球墨鑄鐵 |
DN15 ~ DN25 |
-10 ~ +350℃ |
螺紋: DIN ISO 228Part1 |
| PN40 |
1.4408 不鏽鋼 |
DN15 ~ DN25 |
-60 ~ +400℃ |
螺紋: DIN ISO 228Part1 |
▪ 結構
安全閥, 彈簧直接作用
▪ 通過 TRD 與 AD2000-A2 認證
ARI SAFE-TC 標準式安全閥式- 用於暖通系統
▪ 產品型號
- 945 / 946
▪ 產品規格
| 公稱壓力 |
材質 |
公稱通徑 |
工作溫度 |
連接方式 |
| PN40 |
EN-JS1049 球墨鑄鐵 |
DN15 ~ DN25 |
-10 ~ +120℃ |
螺紋: DIN ISO 228Part1 |
▪ 結構
標準式安全閥, 彈簧直接作用式, EPDM軟密封閥頭, 金屬閥座, 帶EPDM波紋管, 閉式閥帽,
開式提升裝置, 帶手柄, 不鏽鋼閥座和閥桿
▪ 應用
依DIN EN 12828標準用於用於建築內暖通供熱系統
▪ 通過 TRD721 認證

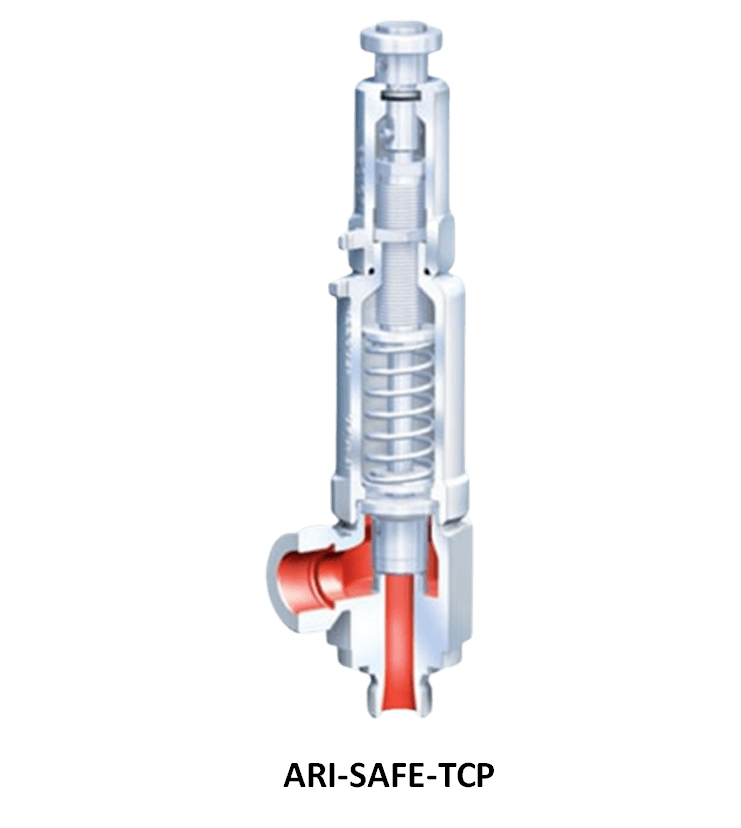

ARI SAFE-TCP 標準式安全閥 (-D/ G/ F)
▪ 產品型號
- 961 / 962 / 963
▪ 產品規格
| 公稱壓力 |
材質 |
公稱通徑 |
工作溫度 |
連接方式 |
| PN100 |
1.4581/ EN-JS1049 球墨鑄鐵 |
DN15 ~ DN25 |
-10 ~ +300℃ |
螺紋: DIN ISO 228Part1 |
| PN100 |
1.4581 |
DN15 ~ DN25 |
-60~ +300℃ |
螺紋: DIN ISO 228Part1 |
▪ 結構
安全閥, 彈簧直接作用
▪ 通過 TRD 與 AD2000-A2 認證
ARI SAFE-TCS 標準式安全閥 (-D/ G/ F)
▪ 產品型號
- 951 / 952 / 953
▪ 產品規格
| 公稱壓力 |
材質 |
公稱通徑 |
工作溫度 |
連接方式 |
| PN100 |
1.4581/ EN-JS1049 球墨鑄鐵 |
DN15 ~ DN25 |
-10 ~ +300℃ |
螺紋: DIN ISO 228Part1 |
| PN100 |
1.4581 |
DN15 ~ DN25 |
-60 ~ +300℃ |
螺紋: DIN ISO 228Part1 |
▪ 結構
安全閥, 彈簧直接作用
▪ 通過 AD2000-A2 認證

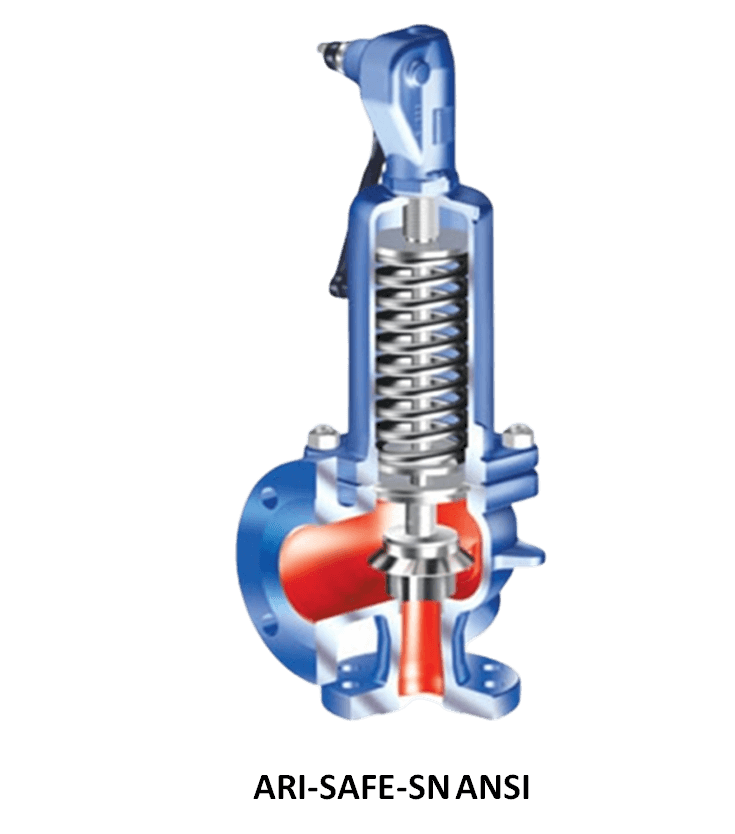

SAFE-ANSI 美標安全閥
▪ 產品型號
- 901 / 902 / 911 / 912
▪ 產品規格
| 壓力等級 |
材質 |
口徑 |
連接方式 |
認證標準 |
| ANSI150/150 |
SA216WCB |
1"X2" ~ 10"X14" |
法蘭 |
ASME VIII-1 |
| ANSI300/150 |
SA216WCB |
1"X2" ~ 10"X14" |
法蘭 |
ASME VIII-1 |
▪ 結構
安全閥, 彈簧直接作用
認證
▪ ASME VIII-1
▪ UV / NB
▪ TRD 與 AD2000-A2 認證
▪ VdTÜV
《
》
** 實際規格型錄請參照Ari-armaturen英文官方網站或來電洽詢，謝謝。
