蒸氣袪水器 - CONA 系列

ARI - CONA 蒸氣袪水器

CONA 袪水器

產品簡介

ARI CONA系列先進祛水器技術產品能有效節省能源. 袪水器型式包含浮球式, 雙金屬式, 壓力平衡式等

產品型式

雙金屬式祛水器
CONA B
熱靜力式祛水器
CONA M
浮球式祛水器
CONA S
浮球式祛水器
CONA SC/SC PLUS
熱動力式祛水器
CONA TD

雙金屬式祛水器
CONA B

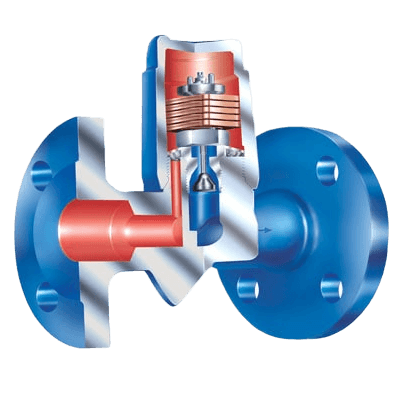

雙金屬式祛水器 CONA B

▪ 產品特色

- 排放冷凝水過冷度由低至高覆蓋大
- 系統啟動與正常運行時可自動排出空氣
- 結構堅固,耐水錘
- 內置防腐蝕,耐水錘雙金屬控制器
- 具有止回功能
- 設計:
內置式過濾器
外置式過濾器
- 優化設計,便於快速安裝 (PN40, DN15-25)
- 螺紋閥帽,通過金屬弧面密封無須墊片 (PN40, PN63帶閥帽, DN15-25)
- 可現場轉換水平,垂直位置安裝方式 (閥帽朝下除外)
- 冷凝水過冷度可以連續調節
- 可在線更換祛水器控制器

▪ 產品規格

雙金屬式祛水器 - PN16

型號: Fig.600
連接方式: 法蘭/ 活接帶對焊接口
公稱壓力 材質 公稱通徑 工作壓力 工作溫度 最大容許壓差 ΔPMAX
PN16 EN- JL1040 DN 15-50/ 1/2" - 2" 12.8 barg 200℃ 13 barg
9.6 barg 300℃

雙金屬式祛水器 - PN40

型號: Fig.600/ 601
連接方式: 法蘭/ 螺紋/ 套焊/ 對焊接口
公稱壓力 材質 公稱通徑 工作壓力 工作溫度 最大容許壓差 ΔPMAX
PN40 1.0460 DN 15-50/ 1/2" - 2" 32 barg 250℃ 32 bar
22 bar
13 bar
22 barg 385℃
14.5 barg 450℃
PN40 16Mo3 DN 15-50/ 1/2" - 2" 35 barg 300℃
32 barg 335℃
28 barg 450℃
PN40 1.4541 DN 15-50/ 1/2" - 2" 32 barg 350℃
22 barg 400℃

雙金屬式祛水器 - PN63 /100

型號: Fig.600
連接方式: 法蘭/ 套焊/ 對焊接口
公稱壓力 材質 公稱通徑 工作壓力 工作溫度 最大容許壓差 ΔPMAX
PN63 16Mo3 DN 15-25/ 1/2" - 1" 46 barg 425℃ 46 barg
45 barg 450℃
公稱壓力 材質 公稱通徑 工作壓力 工作溫度 最大容許壓差 ΔPMAX
PN63 16Mo3 DN 15-25/ 1/2" - 1"
DN 40-50/ 1 1/2" - 2"
56 barg 300℃ 56 bar
32 bar
47 barg
50 barg
400℃
350℃
45 barg 450℃
PN100 16Mo3 DN 15-25/ 1/2" - 1" 90 barg 450℃ 56 bar
90 bar
56 barg 500℃
27 barg 530℃

高壓雙金屬式祛水器 - PN160/ 250

型號: Fig.600
連接方式: 法蘭/ 套焊/ 對焊接口
公稱壓力 材質 公稱通徑 工作壓力 工作溫度 最大容許壓差 ΔPMAX
PN160 13CrMo4-5 DN 15-25/ 1/2" - 1" 184 barg 500℃ 154 bar
154 barg 510℃
108 barg 530℃
81 barg 550℃
PN250 13CrMo9-10 DN 15-25/ 1/2" - 1" 90 barg 450℃ 56 bar
90 bar
56 barg 500℃
27 barg 530℃

高壓雙金屬式祛水器 - PN320/ PN400/ PN630

型號: Fig.600
連接方式: 法蘭/ 套焊/ 對焊接口
公稱壓力 材質 公稱通徑 工作壓力 工作溫度 最大容許壓差 ΔPMAX
PN320 13CrMo9-10,
1.7380
DN 15-25/ 1/2" - 1" 200 barg 510℃ 200 bar
139 barg 530℃
121 barg 540℃
104 barg 550℃
PN400 13CrMo9-10,
1.7380
DN 15-25/ 1/2" - 1" 250 barg 510℃ 250 bar
174 barg 530℃
151 barg 540℃
130 barg 550℃
PN630 13CrMo9-10,
1.7380
DN 15-25/ 1/2" - 1" 270 barg 547℃ 270 bar
250 barg 550℃
216 barg 560℃
162 barg 580℃
X10CrMoVNb9-1,
1.4903
DN 15-25/ 1/2" - 1" 298 barg 550℃
270 barg 581℃
205 barg 590℃
130 barg 600℃
X10CrMoVNb9-2,
1.4901
DN 15-25/ 1/2" - 1" 320 barg 600℃ 320 bar
300 barg 610℃
220 barg 630℃
160 barg 650℃

熱靜力式祛水器
CONA M

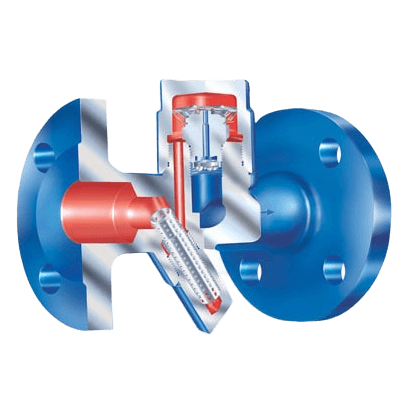

熱靜力式祛水器 CONA M

▪ 產品特色

- 排放冷凝水過冷度由低至高覆蓋大
- 系統啟動與正常運行時可自動排出空氣
- 高靈敏度
- 控制精度高
- 結構堅固,耐水錘
- 內置防腐蝕,耐水錘雙金屬控制器
- 具有止回功能
- 設計:
內置式過濾器
外置式過濾器
- 優化設計,便於快速安裝 (BR610, PN 16,等除外)
- 螺紋閥帽,通過金屬弧面密封無須墊片 (PN40, DN15-25)
- 適合任何位置安裝 (閥帽朝下除外)
- 可在線更換祛水器控制器
- 多種膜盒可供選擇
No.1 號膜盒- 適用於沸點溫度的冷凝水排放,最大進口壓力5bar
No.2 號膜盒- 適用於過冷度10K的冷凝水排放
No.3 號膜盒- 適用於過冷度30K的冷凝水排放
No.4 號膜盒- 適用於過冷度40K的冷凝水排放,特別適用於中低壓蒸器伴熱系統

▪ 產品規格

熱靜力式祛水器 - PN16

型號: Fig.610
連接方式: 法蘭/ 活接帶??對焊接口
公稱壓力 材質 公稱通徑 工作壓力 工作溫度 最大容許壓差 ΔPMAX
PN16 EN- JL1040 DN 15-50/
1/2" - 2"
12.8 barg 200℃ 13 bar
5 bar
9.6 barg 300℃

熱靜力式祛水器 - PN40

型號: Fig.610/ 612
連接方式: 法蘭/ 螺紋/ 套焊/ 對焊接口
公稱壓力 材質 公稱通徑 工作壓力 工作溫度 最大容許壓差 ΔPMAX
PN40 1.0460 DN 15-25/
1/2" - 1"
22 barg 385℃ 22 bar
5 bar
14.5 barg 450℃
PN40 1.4541 DN 15-25/
1/2" - 1"
22 barg 400℃

熱靜力式祛水器 大排量型- PN40

型號: Fig.611/ 613
連接方式: 法蘭/ 螺紋/ 套焊/ 對焊接口
公稱壓力 材質 公稱通徑 工作壓力 工作溫度 最大容許壓差 ΔPMAX
PN40 1.0460 DN 15-25/
1/2" - 1"
32 barg 250℃ 32 bar
22 barg 385℃
14.5 barg 450℃
PN40 16Mo3 DN 15-25/
1/2" - 1"
35 barg 300℃
32 barg 335℃
28 barg 450℃
PN40 1.4541 DN 15-25/
1/2" - 1"
32 barg 350℃
22 barg 400℃

熱靜力式祛水器- 響導式,超大排量型- PN16/ 40

型號: Fig.616
連接方式: 法蘭/ 螺紋/ 套焊/ 對焊接口
膜盒 公稱壓力 材質 公稱通徑 工作壓力 工作溫度 最大容許壓差 ΔPMAX
4 膜盒 PN40 1.0460 DN25/
1"
32 barg 250℃ 32 bar
14.5 barg 450℃
6 膜盒 PN40 1.0460 DN 40-50/
1 1/2" - 2"
32 barg 250℃
14.5 barg 450℃
10 膜盒 PN40 1.0460 DN 40-50/
1 1/2" - 2"
32 barg 250℃
14.5 barg 450℃
10 膜盒
inline design
PN40 1.0460 DN 40-50/
1 1/2" - 2"
28.3 barg 250℃
13.1 barg 450℃

熱靜力式祛水器 - PN16/ 40

型號: Fig.614/ 615
連接方式: 螺紋連接/ 活接帶隊焊接口/ 螺紋插座/ 卡箍連接
公稱壓力 材質 公稱通徑 工作壓力 工作溫度 最大容許壓差 ΔPMAX
PN16 1.4305 1/4" - 1" 12 barg 190℃ 32 bar
PN40 1.4305 1/4" - 1" 32 barg 250℃
22 barg 400℃
PN16 1.4301 1/4" - 1" 12 barg 190℃ 32 bar
PN40 1.4301 1/4" - 1/2" 32 barg 250℃

熱靜力式祛水器 - PN40

型號: Fig.619
連接方式: 對夾式法蘭連接
公稱壓力 材質 公稱通徑 工作壓力 工作溫度 最大容許壓差 ΔPMAX
PN16 1.4305 DN 15-25 21 barg 300℃ 21 bar

浮球式祛水器
CONA S

浮球式祛水器 CONA S

▪ 產品特色

- 排水不受背壓影響,即使壓力與排量波動較大
- 內置自動排空元件
- 結構堅固,耐水錘
- 內置防腐蝕,耐水錘雙金屬控制器
- 具有止回功能
- 可選用於連接平衡管和旁通的活接
- 安裝型式可變動
- 可在線維護
- 內置過濾器
- 閥帽與閥體通過法蘭連接

▪ 產品規格

浮球式祛水器 - PN16/ PN40

型號: Fig.631
連接方式: 法蘭/ 螺紋/ 套焊/ 對焊
公稱壓力 材質 公稱通徑 工作壓力 工作溫度 最大容許壓差 ΔPMAX
PN16 Body/ Hood:
EN- JL1040
DN 15-50/
1/2" - 2"
12.8 barg 200℃ 2 bar
4 bar
8 bar
13 bar
9.6 barg 300℃
PN40 Body/ Hood:
EN- JS1049
DN15-50/
1/2" - 2"
32 barg 250℃ 2 bar
4 bar
8 bar
13 bar
PN40:
22 bar
32 bar
22 barg 350℃
PN40 Body: 1.0460/
Hood: 1.0619+N
DN 15-100/
1/2" - 4"
32 barg 250℃
21 barg 400℃
PN40 Body: 1.4541/
Hood: 1.4308
DN 15-100/
1/2" - 4"
32 barg 250℃
28 barg 300℃

浮球式祛水器 - PN63/ PN100

型號: Fig.631
連接方式: 法蘭/ 套焊/ 對焊接口
公稱壓力 材質 公稱通徑 工作壓力 工作溫度 最大容許壓差 ΔPMAX
PN63 Body: 16Mo3
Hood: G17CrMo5-5
DN 15-50/
1/2" - 2"
56 barg 300℃ 50 bar
50 barg 350℃
45 barg 450℃
PN100 Body: 16Mo3
Hood: G17CrMo5-5
DN 15-50/
1/2" - 2"
64 barg 400℃ 64 bar
50 bar
50 barg 450℃
PN100 Body: 13Mo4-5
Hood: G17CrMo5
DN 15-50/
1/2" - 2"
80 barg 480℃ 80 bar
64 bar
50 bar
64 barg 504℃
50 barg 515℃
30 barg 525℃

浮球式祛水器 - PN160

型號: Fig.631
連接方式: 法蘭/ 套焊/ 對焊接口
角型:
法蘭/ 對焊接口
公稱壓力 材質 公稱通徑 工作壓力 工作溫度 最大容許壓差 ΔPMAX
PN160 Body: 13CrMo4-5
Hood: G17CrMo5-5
DN 15-50/
1/2" - 2"
110 barg 506℃ 110 bar
80 bar
80 barg 519℃
35 barg 550℃

浮球式祛水器 - PN16/ PN40

型號: Fig.633/ 639
連接方式: 法蘭
公稱壓力 材質 公稱通徑 工作壓力 工作溫度 最大容許壓差 ΔPMAX
PN40 Body: 1.0460
Hood: 1.0619+N
DN 40-100 0.1 - 4 barg 350℃ 4 bar
PN16 Body: 1.0460
Hood: EN- JL1040
DN 50-100/
2" - 4"
12.8 barg 200℃ 2 bar
4 bar
8 bar
13 bar
9.6 barg 300℃
PN40 Body: 1.0460
Hood: 1.0619+N
DN 50-100/
2" - 4"
32 barg 250℃ 2 bar
4 bar
8 bar
13 bar
22 bar
32 bar
21 barg 400℃
PN40 Body: 1.4541
Hood: 1.4308
DN 50-100/
2" - 4"
32 barg 250℃
28 barg 300℃

浮球式祛水器 - PN40

型號: Fig.637
連接方式: 法蘭接口
公稱壓力 材質 公稱通徑 工作壓力 工作溫度 最大容許壓差 ΔPMAX
PN16 Body: P235GH-TC1
Cover: P355NH
DN 50-100 16 barg 120℃ 4 bar
14 bar
23 bar
30 bar
14 barg 200℃
PN25 Body: P235GH-TC1
Cover: P355NH
DN 50-100 25 barg 120℃
17 barg 300℃
PN40 Body: P235GH-TC1
Cover: P355NH
DN 50-100 40 barg 120℃
29 barg 250℃
25 barg 300℃
22 barg 350℃

浮球式祛水器 (用於壓縮空氣和氣體系統)- PN16/ PN40

型號: Fig.630
連接方式: 法蘭/ 螺紋/ 套焊/ 對焊
公稱壓力 材質 公稱通徑 工作壓力 工作溫度 最大容許壓差 ΔPMAX
PN16 Body/ Hood: EN- JL1040 DN 15-50
1/2" - 2"
12.8 barg 200℃ 2 bar
4 bar
8 bar
13 bar
9.6 barg 300℃
PN40 Body/ Hood: EN- JS1049 DN 15-50
1/2" - 2"
32 barg 250℃ 2 bar
4 bar
8 bar
13 bar
22 bar
32 bar
22 barg 350℃
PN40 Body: 1.0460/
Hood: 1.0619+N
DN 15-50
1/2" - 2"
32 barg 250℃
21 barg 400℃
PN40 Body: 1.4541/
Hood: 1.4308
DN 15-50
1/2" - 2"
32 barg 250℃
28 barg 300℃

浮球式祛水器
CONA SC/ SC-PLUS

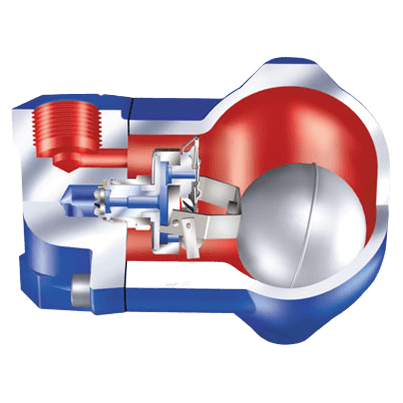

浮球式祛水器 CONA SC

▪ 產品特色

- 排水不受背壓影響,即使壓力與排量波動較大
- 內置自動排空元件
- 結構堅固,耐水錘
- 具有止回功能
- 可選用於連接平衡管和旁通的活接
- 安裝型式可變動
- 可在線維護
- 閥帽與閥體通過法蘭連接

▪ 產品規格

浮球式祛水器 - PN16

型號: Fig.629
連接方式: 螺紋
公稱壓力 材質 公稱通徑 工作壓力 工作溫度 最大容許壓差 ΔPMAX
PN16 Body: 1.4301 DN15/
1/2"
5 barg 300℃ 5 bar
13 bar
13 barg

浮球式祛水器 SC (帶排空膜盒,加快系統啟動)
- PN16/ PN25/ PN40

型號: Fig.634
連接方式: 法蘭/ 螺紋/ 套焊/ 對焊
公稱壓力 材質 公稱通徑 工作壓力 工作溫度 最大容許壓差 ΔPMAX
PN16 Body: 1.0460/
Hood: EN- JS1049
DN 15-25/
1/2" - 1"
4 barg 300℃ 4 bar
14 bar
14 barg
PN25 Body: 1.0460/
Hood: 1.0619+N
DN 15-25/
1/2" - 1"
4 barg 400℃ 4 bar
14 bar
21 bar
32 bar (PN40)
14 barg
21 barg 225℃
PN40 Body: 1.0460/
Hood: 1.0619+N
DN 15-25/
1/2" - 1"
4 barg 400℃
14 barg
21 barg
28.3 barg 250℃
PN25 Body: 1.4541/
Hood: 1.4308
DN 15-25/
1/2" - 1"
4 barg 300℃ 4 bar
14 bar
21 bar
32 bar (PN40)
14 barg
21 barg
PN40 Body: 1.4541/
Hood: 1.4308
DN15-25/
1/2" - 1"
4 barg 300℃
14 barg
21 barg
27.6 barg 250℃

浮球式祛水器 SC Plus(帶排空膜盒,加快系統啟動)
- PN16/ PN40

型號: Fig.635
連接方式: 法蘭/ 螺紋/ 套焊/ 對焊
公稱壓力 材質 公稱通徑 工作壓力 工作溫度 最大容許壓差 ΔPMAX
PN16 Body: EN- JL1040/
Hood: EN- JL1040
DN25/
1"
12.8 barg 200℃ 5 bar
10 bar
14 bar
9.6 barg 300℃
PN40 Body: EN- JS1049/
Hood: EN- JS1049
DN 25/
1"
14 barg 350℃
PN40 Body: 1.0460/
Hood: 1.0619+N
DN 25/
1"
14 barg 400℃
PN40 Body: 1.4541/
Hood: 1.4308
DN 25/
1"
14 barg 300℃

PN16/ PN40
- 用於壓縮空氣和氣體系統中排水

連接方式: 法蘭/ 螺紋/ 套焊/ 對焊
公稱壓力 材質 公稱通徑 工作壓力 工作溫度 最大容許壓差 ΔPMAX
PN16 Body: 1.0460/
Hood: EN- JS1049
DN 15-25/
1/2" - 1"
4 barg 300℃ 4 bar
14 bar
14 barg
PN25 Body: 1.0460/
Hood: 1.0619+N
DN 15-25/
1/2" - 1"
4 barg 400℃ 4 bar
14 bar
21 bar
32 bar(PN40)
14 barg
21 barg 225℃
PN40 Body: 1.0460/
Hood: 1.0619+N
DN 15-25/
1/2" - 1"
4 barg 400℃
14 barg
21 barg
28.3 barg 250℃
PN25 Body: 1.4541/
Hood: 1.4308
DN 15-25/
1/2" - 1"
4 barg 300℃ 4 bar
14 bar
21 bar
32 bar(PN40)
14 barg
21 barg
PN40 Body: 1.4541/
Hood: 1.4308
DN 15-25/
1/2" - 1"
4 barg 300℃
14 barg
21 barg
27.6 barg 250℃

熱動式祛水器
CONA TD

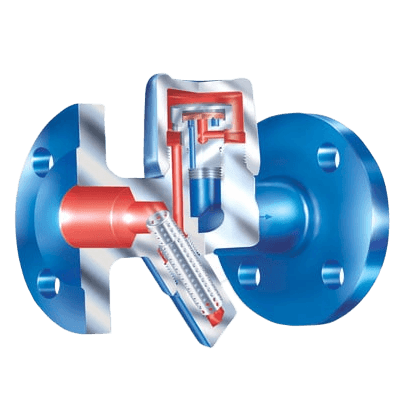

熱動力式祛水器 CONA TD

▪ 產品特色

- 排放冷凝水過冷度由低至高覆蓋範圍大
- 間歇式工作模式
- 結構堅固,耐水錘
- 具有止回功能
- 型號:
內置式過濾器
外置式過濾器
- 優化設計,便於快速安裝
- 閥帽無須墊圈密封, 維修方便
- 適用於任何位置安裝
- 閥帽帶蒸氣保溫腔 (PN40 DN15-25) 減少環境因素如: 低溫,下雨,強風等對祛水器工況的影響
- 控制器可獨立更換

▪ 產品規格

熱動式祛水器 - PN40

型號: Fig.640/ 641
連接方式: 法蘭/ 螺紋/ 套焊/ 對焊
公稱壓力 材質 公稱通徑 工作壓力 工作溫度 最大容許壓差 ΔPMAX
PN40 1.0460 DN 15-25/
1/2" - 1"
32 barg 250℃ 32 bar
22 barg 385℃
14.5 barg 450℃
PN40 1.5415 DN 15-25/
1/2" - 1"
35 barg 300℃
32 barg 335℃
28 barg 450℃
PN40 1.4541 DN 15-25/
1/2" - 1"
32 barg 350℃
22 barg 400℃
背壓/入口壓力 ≦ 0.8 barg; 最小工作壓力 0.7 barg

熱動式祛水器 - PN63

型號: Fig.641
連接方式: 螺紋/ 套焊
公稱壓力 材質 公稱通徑 工作壓力 工作溫度 最大容許壓差 ΔPMAX
PN63 A743CA40 3/8" - 3/4" 42 barg 400℃ 42 bar
1.4006 1"
背壓/入口壓力 ≦ 0.8 barg; 最小工作壓力 1 barg

公稱壓力 材質 公稱通徑 工作壓力 工作溫度 最大容許壓差 ΔPMAX
PN63 1.5415 DN 15-25/
1/2" - 1"
42 barg 450℃ 42 bar
背壓/入口壓力 ≦ 0.8 barg; 最小工作壓力 0.7 barg

** 實際規格型錄請參照Ari-armaturen英文官方網站或來電洽詢,謝謝。

📧
︿
