控制閥 - STEVI 系列

Home / ARI-ARMATUREN / 控制閥- STEVI

header-FG-1
ARI - STEVI 電動/氣動控制閥

STEVI 控制閥

產品簡介

STEVI系列為高性能、高度靈活的控制閥,可選擇搭配電動,氣動執行器,適用於各樣條件的工況。俱50:1 調節比之調節閥,控制精確、性能可靠 及可控制合流分流三通功能控制閥; 零泄漏、高性價比的開關閥等適合各樣工作條件。

產品型式

直通行控制閥
440/441
高端工業級直通型控制閥
470/471
三通混流/ 分流控制閥
450/451
直通型關斷閥
405/460
電動/氣動啟動器

直通型 - 控制(調節)閥
STEVI Smart 440/ 441

直通行調節閥 STEVI Smart 440

▪ 產品特色

- 結構小型化設計
- 精確導向閥桿
- 閥桿經拋光處理
- 錐形閥座
- 調節範圍最高 50:1
- PTFE-V 型圈密封帶壓緊彈簧
- 雙層波紋管密封
- 帶行程指示器

▪ 產品規格

公稱通徑: DN15-150 ; DN200-250
公稱壓力 & 材質
PN16 : EN-JL1040 鑄鐵/ EN-JS1049 球墨鑄鐵
PN25 : EN-JS1049 球墨鑄鐵/ 1.0619+N 鑄鋼/ 1.4408 不鏽鋼 (DN200-250)
PN40 : 1.0619+N 鑄鋼/ 1.4408 不鏽鋼
直通行調節閥 STEVI Smart 441

▪ 閥桿密封型式

- STEVI 440
PTFE V型圈 : -10 ℃ ~ 220 ℃
PTFE 填料 : -10 ℃ ~ 250 ℃
石墨 填料 : -10 ℃ ~ 450 ℃

- STEVI 441
不鏽鋼波紋管密封+石墨密封 -60 ℃ ~ 450 ℃

▪ 閥塞設計

- 標準:
DN15-150 - 拋物面閥頭, 帶金屬密封
DN200-250 - V型閥頭, 金屬密封

- 特殊設計:
DN15-150 -
PTFE 軟密封拋物面閥頭 (耐溫200℃)
V型閥頭, 金屬密封
拋物面壓力平衡式閥頭, 金屬密封閥座活塞密封圈材質為PTFE
最高溫200℃, 所配彈簧材質為不鏽鋼

DN200-250 -
V型壓力平衡式閥頭, 金屬密封閥座活塞密封圈材質為PTFE
最高溫200℃, 所配彈簧材質為不鏽鋼

▪ 導向

- 拋物面閥頭: 閥桿導向
- V型閥頭

▪ 流量特性

- 等百分比或線性

▪ 調節比

- 拋物面閥頭: 50 : 1
- V型閥頭: 30 : 1

▪ 關閉等級

- 金屬密封: 泄漏等級IV
- 軟密封: 泄漏等級VI

▪ 執行器

電動執行器 ARI-PREMIO
電動執行器 ARI-FR1 (帶彈簧復位功能)
電動執行器 ARI-FR2 (帶彈簧復位功能)
電動執行器 AUMA SAR
氣動執行器 ARI-DP

高端工業級直通型 - 控制(調節)閥
STEVI Pro 470/ 471

工業級直通行調節閥 STEVI Pro 470

▪ 產品特色

- 小型化結構設計
- 精確導向閥桿
- 閥桿經拋光處理
- 錐形閥座
- 閥座與閥頭可單獨更換
- 螺紋式閥座 ?????
- Kvs-值可縮減多達6檔
- 調節範圍最高 50:1
- 雙導向閥頭
- PTFE-V 型圈密封帶壓緊彈簧
- 雙層波紋管密封
- 帶行程指示器
工業級直通行調節閥 STEVI Pro 471

▪ 產品規格

公稱通徑: DN15-150 ; DN125v-150v
公稱壓力 & 材質
PN16 : EN-JL1040 鑄鐵/ EN-JS1049 球墨鑄鐵
PN25 : EN-JS1049 球墨鑄鐵/ 1.0619+N 鑄鋼
PN40 : 1.0619+N 鑄鋼

▪ 閥桿密封型式

- STEVI 470
PTFE V型圈 : -10 ℃ ~ 220 ℃
PTFE 填料 : -10 ℃ ~ 250 ℃
石墨 填料 : -10 ℃ ~ 450 ℃

- STEVI 471
不鏽鋼波紋管密封+石墨密封 -60 ℃ ~ 450 ℃

▪ 閥塞設計

- 標準: 拋物面閥頭, 帶金屬密封

- 特殊設計:
PTFE 軟密封拋物面閥頭 (耐溫200℃)
V型閥頭, 金屬密封
籠式閥頭, 金屬密封
拋物面壓力平衡式閥頭, 金屬密封閥座活塞密封圈材質為PTFE
最高溫200℃, 所配彈簧材質為不鏽鋼

▪ 導向

- 拋物面閥頭: 閥桿導向
- 籠式、V型閥頭

▪ 流量特性

- 等百分比或線性

▪ 調節比

- 拋物面閥頭: 50 : 1
- 籠式、V型閥頭: 30 : 1

▪ 關閉等級

- 金屬密封: 泄漏等級IV
- 軟密封: 泄漏等級VI

▪ 執行器

電動執行器 ARI-PREMIO
電動執行器 AUMA SAR
氣動執行器 ARI-DP

三通混流/ 分流 - 控制(調節)閥
3-way Control Valve STEVI Smart 450/ 451

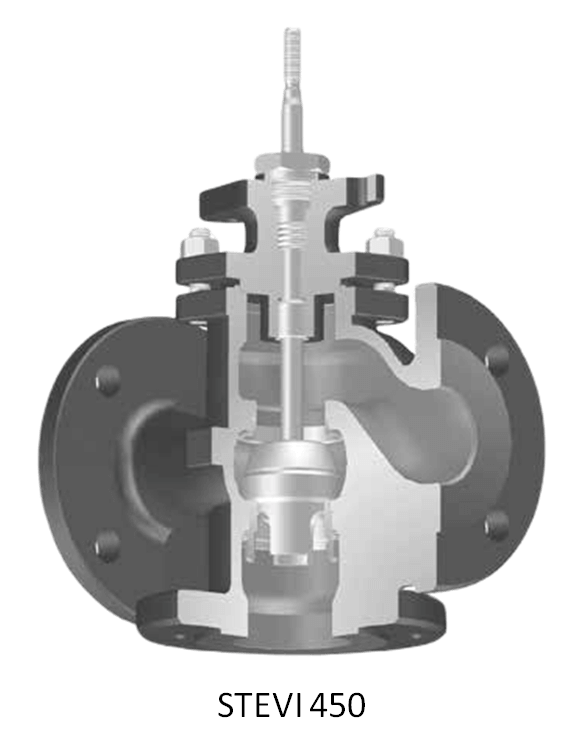

三通混流/ 分流調節閥 3-way valve 450

▪ 產品特色

- 結構設計小型化
- 精確導向閥桿
- 閥桿經拋光處理
- 軟密封墊圈
- 閥座型式可選擇
- Kvs值可縮減
- 調節範圍 30:1
- 導向閥頭
- PTFE-V 型圈密封帶壓緊彈簧 - 雙層波紋管密封
- 帶行程指示器

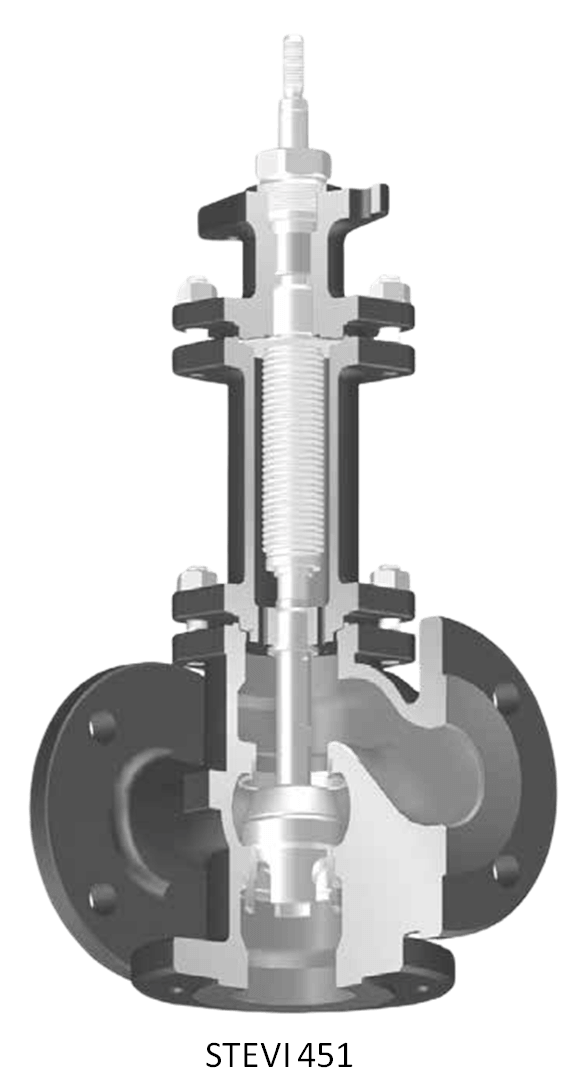

三通混流/ 分流調節閥 3-way valve 451

▪ 產品規格

公稱通徑: DN15-150 ; DN125v-150v
公稱壓力 & 材質 :
PN16 : EN-JL1040 鑄鐵/ EN-JS1049 球墨鑄鐵
PN25 : EN-JS1049 球墨鑄鐵/ 1.0619+N 鑄鋼
PN40 : 1.0619+N 鑄鋼/ 1.4408 不鏽鋼

▪ 結構:

三通合流閥 (DN15-150)
三通合流閥 (DN40-150)

▪ 閥桿密封型式

- STEVI 450
PTFE-V型圈 : -10 ℃ ~ 220 ℃
PTFE 填料 : -10 ℃ ~ 250 ℃
石墨 填料 : -10 ℃ ~ 450 ℃

- STEVI 451
不鏽鋼波紋管密封+石墨密封 -60 ℃ ~ 450 ℃

▪ 閥塞設計

- 標準: 拋物面閥頭, 金屬密封
V型閥頭, 金屬密封

▪ 導向

閥桿與閥座導向

▪ 流量特性

- 線性

▪ 調節比

- 30 : 1

▪ 關閉等級

- 金屬密封: 泄漏等級IV
- 軟密封: 泄漏等級VI

▪ 執行器

電動執行器 ARI-PREMIO
電動執行器 AUMA SAR
氣動執行器 ARI-DP

直通型 - 關斷(開關)閥
STEVI 405/ 460

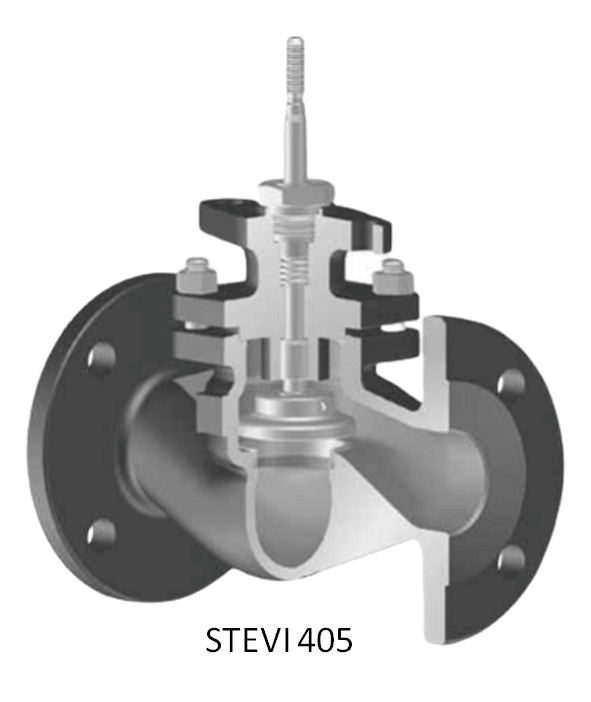

直通型開關閥 STEVI 405

▪ 產品特色

DN300-500
- 結構小型化設計
- 精確導向閥桿
- 閥桿經拋光處理
- PTFE-V 型圈密封帶壓緊彈簧
- 雙層波紋管密封
- 帶行程指示器

DN300-500
- 免維護, EPDM及波紋管密封
- 閥桿經拋光處理
- 三層波紋管密封
- 帶行程指示器
- Kvs可縮減

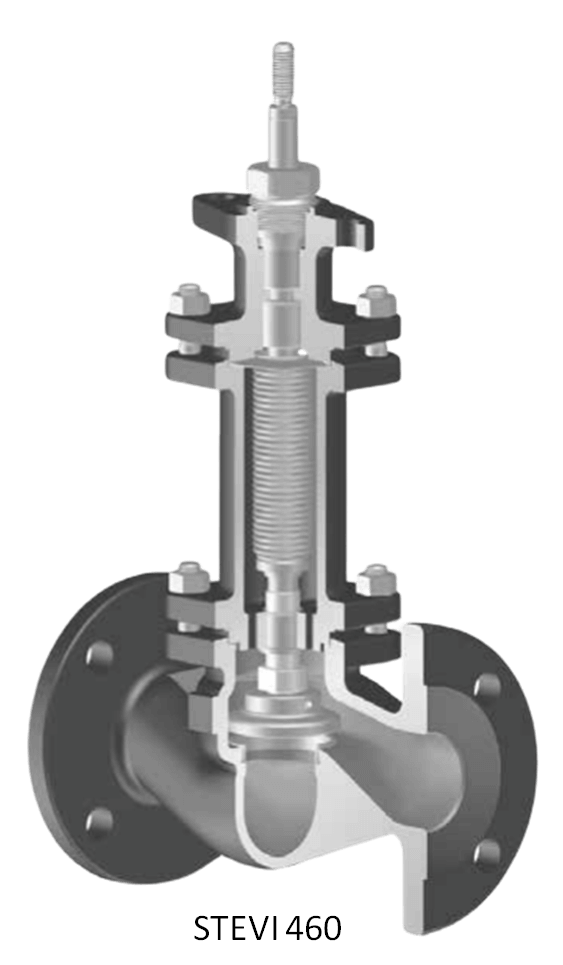

直通行開關閥 STEVI 460

▪ 產品規格

公稱通徑: DN15-150 ; DN200-250 ; DN300-500
公稱壓力 & 材質:
PN16 : EN-JL1040 鑄鐵/ EN-JS1049 球墨鑄鐵
PN25 : EN-JS1049 球墨鑄鐵/ 1.0619+N 鑄鋼
PN40 : 1.0619+N 鑄鋼/ 1.4408 不鏽鋼

▪ 閥桿密封型式

- STEVI 405
PTFE V型圈 : -10 ℃ ~ 220 ℃
PTFE 填料 : -10 ℃ ~ 250 ℃
石墨 填料 : -10 ℃ ~ 450 ℃
閥桿密封為 EPDM : -10 ℃ ~ 130 ℃ (DN300-500)

- STEVI 460
不鏽鋼波紋管密封+石墨密封 : -60 ℃ ~ 450 ℃

▪ 閥塞設計

- 標準: 關斷閥頭

- 特殊設計:
PTFE 軟密封關斷閥頭 (耐溫200℃)

▪ 關閉等級

- 金屬密封- 泄漏等級1 按照DIN3230 T3/B0
- 金屬密封/ PTFE軟密封- 泄漏等級1 按照DIN3230 T3/B0

▪ 執行器

電動執行器 ARI-PREMIO
電動執行器 AUMA SA (DN300-500 帶LE)
氣動執行器 ARI-DP

電動/ 氣動 執行器
Pneumatic / Electric Actuators

▪ 電動執行器

直通行開關閥 STEVI 460
產品型號

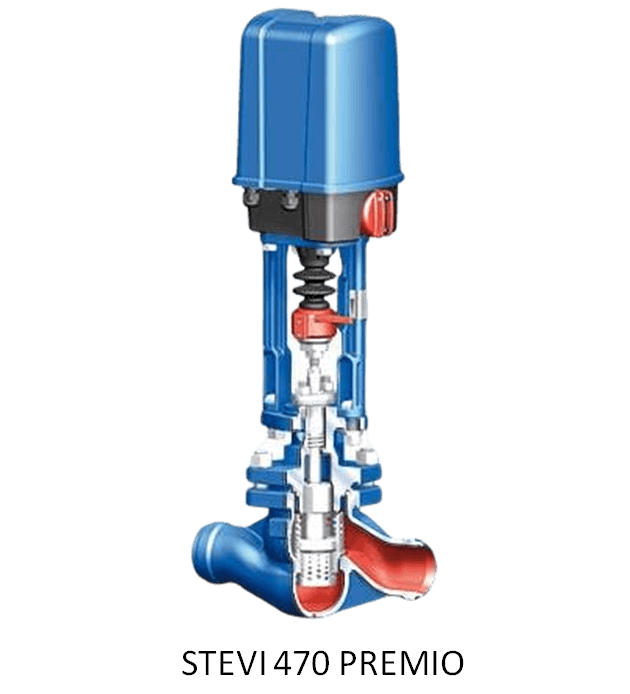

▪ PREMIO 電動執行器
▪ 產品特色
- 防護等級IP65
- 內置2個扭矩開關
- 緊急用操作手輪
- 可選擇其他配件:如電位器
▪ FR1 電動執行器 帶彈簧復位功能
- 常閉式安全復位
- 防護等級IP66
- 操作時間可調節
- 可選擇其他配件:如電位器
▪ FR2 電動執行器 帶彈簧復位功能
- 常閉式安全復位
- 防護等級IP66
- 操作時間可調節
- 可選擇其他配件:如電位器
STEVI 440 FR2.1執行器通過DIN 32730認證
▪ 電動執行器 AUMA SAR
高關閉壓差多迴轉電動執行器
- 防護等級IP67
- 內置2個扭矩開關
- 內置2個限位開關
- 緊急用操作手輪
- 標配馬達過熱保護裝置
- 可選擇其他配件:如電位器
- 可提供防爆型
直通行開關閥 STEVI 460

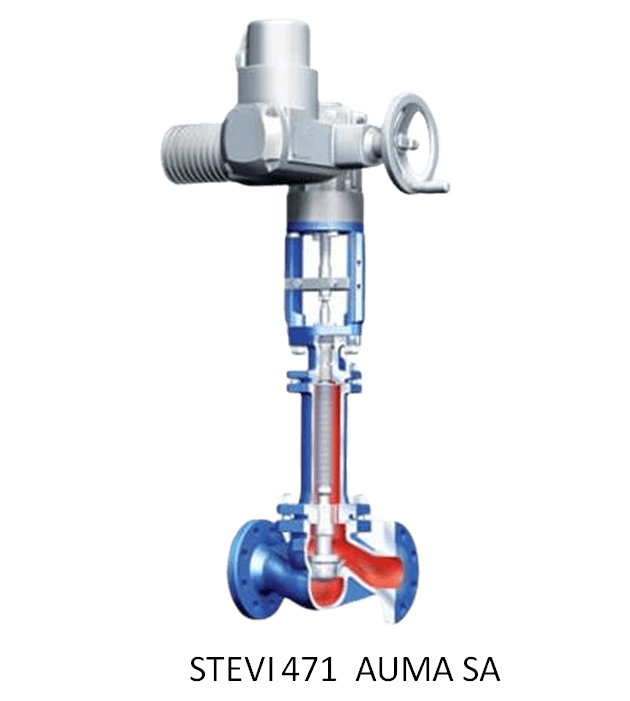

▪ 電動執行器 AUMA SA (帶LE)
- 高關閉壓差多迴轉電動執行器
- 防護等級IP67
- 內置2個扭矩開關
- 內置2個限位開關
- 緊急用操作手輪
- 標配馬達過熱保護裝置
- 可選擇其他配件:如電位器
- 可提供防爆型
- (封閉式直行程推力單元)
直通行開關閥 STEVI 460

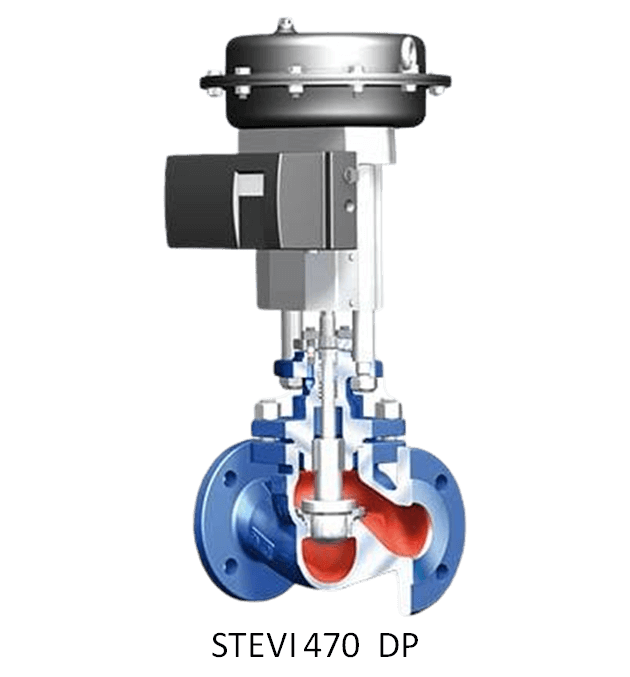

▪ 氣動執行器 DP

- 可逆式氣動執行器
- 翻轉隔膜執行器
- 最高進氣壓力 6 bar
- 閥桿帶防塵套
- 免維護型O型圈密封
- 其他配置安裝
- 按照DIM IEC 60534-6
- 多彈簧、小型化設計執行器
- 翻轉式膜片,提升特性好
- 可選擇不同彈簧關閉力

流體介質應用

▪ STEVI 440/ 470/ 450/ 405: 冷水、海水、溫水、熱水、蒸汽、氣體
▪ STEVI 441/ 471/ 451/ 460: 製冷劑、冷水、溫水、熱水、熱油、蒸氣、氣體

** 實際規格型錄請參照Ari-armaturen英文官方網站或來電洽詢,謝謝。

📧
︿
