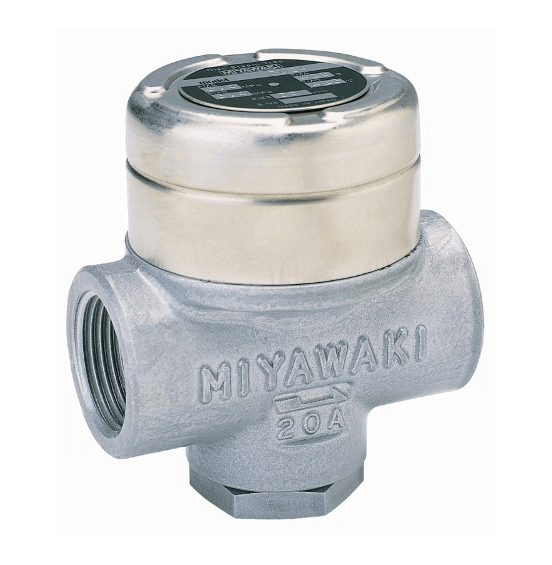

碟片式-圓盤式袪水器 (S系列)
工作原理
▪ 利用蒸汽和冷凝水流速差產生的流體力學特性和熱力學特性驅動閥瓣工作的蒸汽袪水器。
▪ 圓盤式袪水器無安裝方式限制,容易操作。
▪ 圓盤式熱動式袪水器在接近飽和溫度時為間歇性排水,袪水器可在80%入口壓力之背壓進行排水
,為了維持排水順暢,建議背壓不超過50%入口壓力。
產品型號
▪ SD1
- 閥體材質: 不鏽鋼
- 最大操作壓力: 3.1 MPa
- 最大操作溫度: 400 °C
▪ SU2N (SU2H)
- 閥體材質: 不鏽鋼
- 最大操作壓力: 4.6 MPa (SU2H- 6.4 MPa)
- 最大操作溫度: 425 °C
▪ S55N (S55H)
- 閥體材質: 鍛鋼
- 最大操作壓力: 4.6 MPa
- 最大操作溫度: 425 °C
▪ S61N (S62N)
- 閥體材質: 鍛鋼
- 最大操作壓力: 6.5 MPa
- 最大操作溫度: 425 °C (S62N- 475 °C)
▪ SC31
- 閥體材質: 不鏽鋼
- 最大操作壓力: 2.1 MPa
- 最大操作溫度: 220 °C
▪ S31N
- 閥體材質: 球墨鑄鐵、鑄鐵
- 最大操作壓力: 1.6 MPa
- 最大操作溫度: 220 °C
▪ SC / SF
- 閥體材質: 鑄鐵
- 最大操作壓力: 1.6 MPa
- 最大操作溫度: 220 °C
▪ SL3
- 閥體材質: 不鏽鋼
- 最大操作壓力: 1.0 MPa
- 最大操作溫度: 400 °C
產品特色
1. 利用蒸汽與冷凝水的流速差與熱動力學特性將冷凝水排出之熱動式袪水器。
2. 依靠內部唯一圓盤活動零部件的作動關閉與打開冷凝水排出口。
3. 抗水擊能力強,可配置防凍裝置適用於寒冷地帶。
4. 排除雜質能力強,除內置過濾網可阻擋雜質外,細小雜質可在工作中隨冷凝水一併排出。
5. 內有空氣保溫層有效防止熱量損失。
6. 內置不鏽鋼濾網(除SL3)以外,並可在線修理或更換內部零件。
7. 可以水平或垂直安裝。
應用
● 適用於蒸氣主管線/伴熱管、中小型換熱裝置食品機械、洗/製衣行業設備。
廣泛使用於化工、化學、紡織、食品等產業領域。
MIYAWAKI-圓盤式熱動蒸汽袪水器產品規格連結- S 系列
** 實際規格型錄請參照英文網站或來電洽詢,謝謝。
