浮球式袪水器(疏水閥)

Miyawaki -蒸氣袪(卻)水器

浮球式袪水器 (G系列)

產品簡介&工作原理

Miyawaki -浮球式蒸氣袪(卻)水器

▪ 浮球式器屬於機械式袪水器中一種型式,利用蒸汽和冷凝水的比重差,依靠冷凝水的浮力致使高精度密封浮球貼近或遠離閥座來進行冷凝水排出。

▪ 浮球式蒸汽袪水器有的採用通過杠杆將浮球浮力傳遞至閥瓣的機構,有的採用浮球作為閥瓣本身不通過杠杆工作的機構。
杠杆浮動式採用尺寸小卻具備大容量排放能力的平衡雙閥瓣設計。

*平衡雙閥瓣設計
呈平行狀態的上下雙閥瓣在閥體內所受到的表面壓力相同,僅需要很小的力量即可開啟。 即使減小浮球體積同樣可以確保大排量功能的發揮。


產品型號

▪ MIYAWAKI浮球式蒸汽袪水器涵蓋G、GH、GC 等系列。

▪ G 系列
- 閥體材質: 鑄鐵、球狀石墨鑄鐵
- 最大操作壓力: 2.1 MPa
- 最大操作溫度: 235 °C
- 涵蓋低 ~ 高排放量
G 系列-浮球式袪水器規格連結
▪ GH 系列
- 閥體材質: 鑄鋼
- 最大操作壓力: 2.1 MPa
* GTH操作壓力可至 5.0 MPa
- 最大操作溫度: 400 °C (* GTH- 425 °C)
- 中 ~ 高排放量
GH 系列-浮球式袪水器規格連結
▪ GC 系列
- 閥體材質: 不鏽鋼
- 最大操作壓力: 2.1 MPa
- 最大操作溫度: 350 °C
- 低 ~ 中排放量
GC 系列-浮球式袪水器規格連結

產品特色

• 內部零件採用不鏽鋼材質,不鏽鋼浮球耐久性更佳。
• MIYAWAKI浮球式袪水器內置膜盒式排空閥,在啟動初期可迅速排出各類非凝縮氣體。
• 獨特平衡式雙閥座設計,即使使用壓力較低環境亦能有效發揮高排量功能。
• 所有內部零件均安裝於閥蓋內部,內部零件修理及更換更方便。
• 通過浮球的浮動追隨冷凝水發生量調節排出孔徑的大小,適用於各類型產業領域

應用

● G型: 食品機械、洗/製衣行業設備和空調設備
● GH型: 蒸汽輸送管道和蒸汽伴熱管道、食品機械、洗/製衣行業設備和空調設備
● GC型:
GC1/GC1V - 蒸汽輸送管道和蒸汽伴熱管道

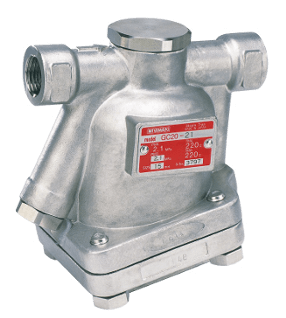

GC20 - 食品機械、洗/製衣行業設備和空調設備

MIYAWAKI-倒桶式蒸汽袪水器產品規格連結- G 系列

** 實際規格型錄請參照英文網站或來電洽詢,謝謝。

📧
︿
