倒桶式袪水器(疏水閥)

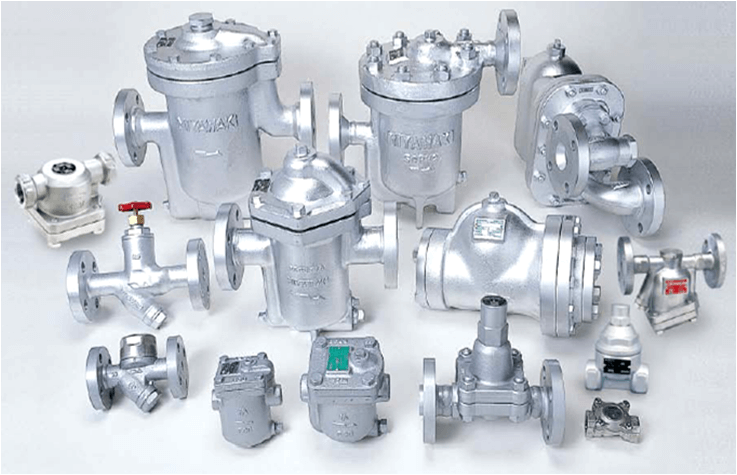

Miyawaki -蒸氣袪(卻)水器

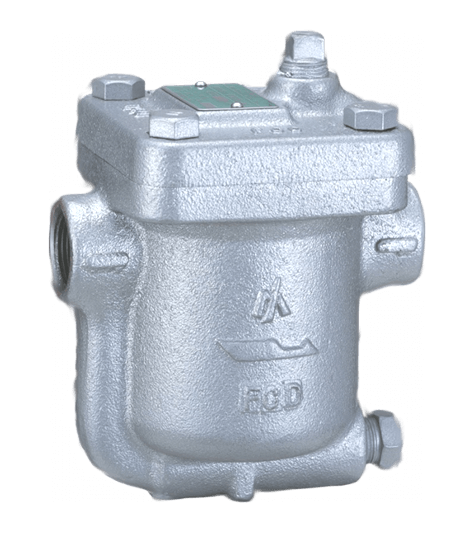

倒桶式袪水器 (E系列)

產品簡介&工作原理

Miyawaki -倒桶式蒸氣袪(卻)水器

▪ 倒桶式蒸汽袪水器利用蒸氣與冷凝水比重差異,經由倒置開口倒桶的下沉與上浮帶動閥瓣的開啟與關閉來進行冷凝水排出。

▪ MIYAWAKI倒桶式蒸汽袪水器有低排量ES系列和高排量ER系列。所有閥門均採用本公司設計的SCCV機構, 增加產品的耐久性和性能。

▪ 壓差雙重排出機構設計可提高冷凝水排放量,與其它廠牌的倒桶式蒸汽袪水器相比, MIYAWAKI-ER系列在相同排水量但閥體尺寸更小。

產品型號

▪ MIYAWAKI倒桶式蒸汽袪水器涵蓋ES、ER、ESH & ER25、ESU 等系列。 其中低排量ES系列及高排量ER系列。所有閥門均採用本公司設計的SCCV機構,增加產品的耐久性和性能。

▪ ES系列
- 閥體材質: 鑄鐵、球狀石墨鑄鐵
- 最大操作壓力: 1.6 MPa
- 最大操作溫度: 350 °C
- 低 ~ 中排放量
ES 系列-倒桶式袪水器規格連結
▪ ER系列
- 閥體材質: 鑄鐵、球狀石墨鑄鐵
- 最大操作壓力: 1.6 MPa
- 最大操作溫度: 300 °C
- 中 ~ 高排放量
ER 系列-倒桶式袪水器規格連結
▪ ESU系列
- 閥體材質:不鏽鋼
- 最大操作壓力: 2.1 MPa
- 最大操作溫度: 350 °C
- 低 ~ 中排放量
ESU 系列-倒桶式袪水器規格連結
▪ ESH & ER25系列
- 閥體材質:鑄鋼
- 最大操作壓力: 4.4 MPa ; ER 25- 6.4 MPa
- 最大操作溫度: 400 °C ; ER 25- 425 °C
- 低 ~ 高排放量
ESH & ER25 系列-倒桶式袪水器規格連結

產品特色

▪ SCCV機構
閥瓣夾持器安裝於連接杠杆之上與閥座保持對應,閥瓣可在夾持器內自由遊動, 在關閉時閥瓣伴隨著冷凝水的流出力向閥座靠近並準確定心關閉。
• 入口側不滯留冷凝水
根據冷凝水產生量間歇排水或連續排水,入口側不會滯留冷凝水。
• 耐用性高
安裝SCCV機構閥門和強韌的杠杆以及使用不鏽鋼制內部零件,提升產品耐用性。
• 維護簡單
整套裝置安裝在閥蓋內部,維護簡單。
• 支持冷凝水回收
背壓容許度高,可用於回收冷凝水。(至90%)
• 無蒸汽卷帶和洩漏
通過雙重汽水分離機構(U形通路和倒桶動作)工作原理,完全汽水分離,不會卷帶和洩漏蒸汽。
• 有效防止蒸汽/空氣汽鎖現象發生
內置排空機構自動連續排氣有效防止蒸汽/空氣汽鎖現象。

應用

● 設備工業、食品生產、染色、洗/製衣行業、空調設備
** ESU5型為全不鏽鋼,適用於食品設備和醫療器械等。

MIYAWAKI-倒桶式蒸汽袪水器產品規格連結- E 系列

** 實際規格型錄請參照英文網站或來電洽詢,謝謝。

📧
︿
