減壓閥
什麽是減壓閥?
▪ 減壓閥功能原理
▪ 減壓閥是一種調節閥,對抗負荷的變動,使低於一次側壓力的二次側流體的壓力始終保持穩定在一定壓力。
▪ 減壓閥種類
一般分為直動式及響導式減壓閥。
▪ 直動式減壓閥
▪ 直動式減壓閥
- 二次側壓力感知部件直接帶動閥門開關動作。
適合於小流量控制,體積小巧,輕型。
▪ 主要用途
· 食品機械 · 洗滌設備 · 低壓空氣設備
· 蒸汽殺菌設備等
構造簡單,適用於小流量控制。
▪ 響導式減壓閥
檢測二次側壓力的直動式部件作爲響導閥,通過調整主閥操作部的壓力,控制主閥開關動作。
能確保大流量,穩定控制。產品主要有膜片型及活塞式。
▪ 膜片型
主閥操作部使用大型膜片。 Cv 值較大,最小可能調節流量到額定流量的流量變化引起的二次側壓力變動極小,具有近似於調節閥的性能。
▪ 主要用途
· 空調設備 · 建築設備 · 工廠設備等
使用承壓面積大的膜片提 高主閥開關操作能力,實現大流量及優越的流量特性。
▪ 活塞式
使用塞氣缸作爲主閥操作部。主要用於蒸汽系統,二次側壓力可以實現變動幅度在 0.05 MPa 以內(*)的穩定控制。
▪ 主要用途
· 空調設備 · 建築設備 · 工廠設備 · 農田灌溉
使用活塞氣缸作爲承壓元件提高主閥開關操作能力,適用於從小流量到大流量的廣泛用途,具有優越的耐久性。

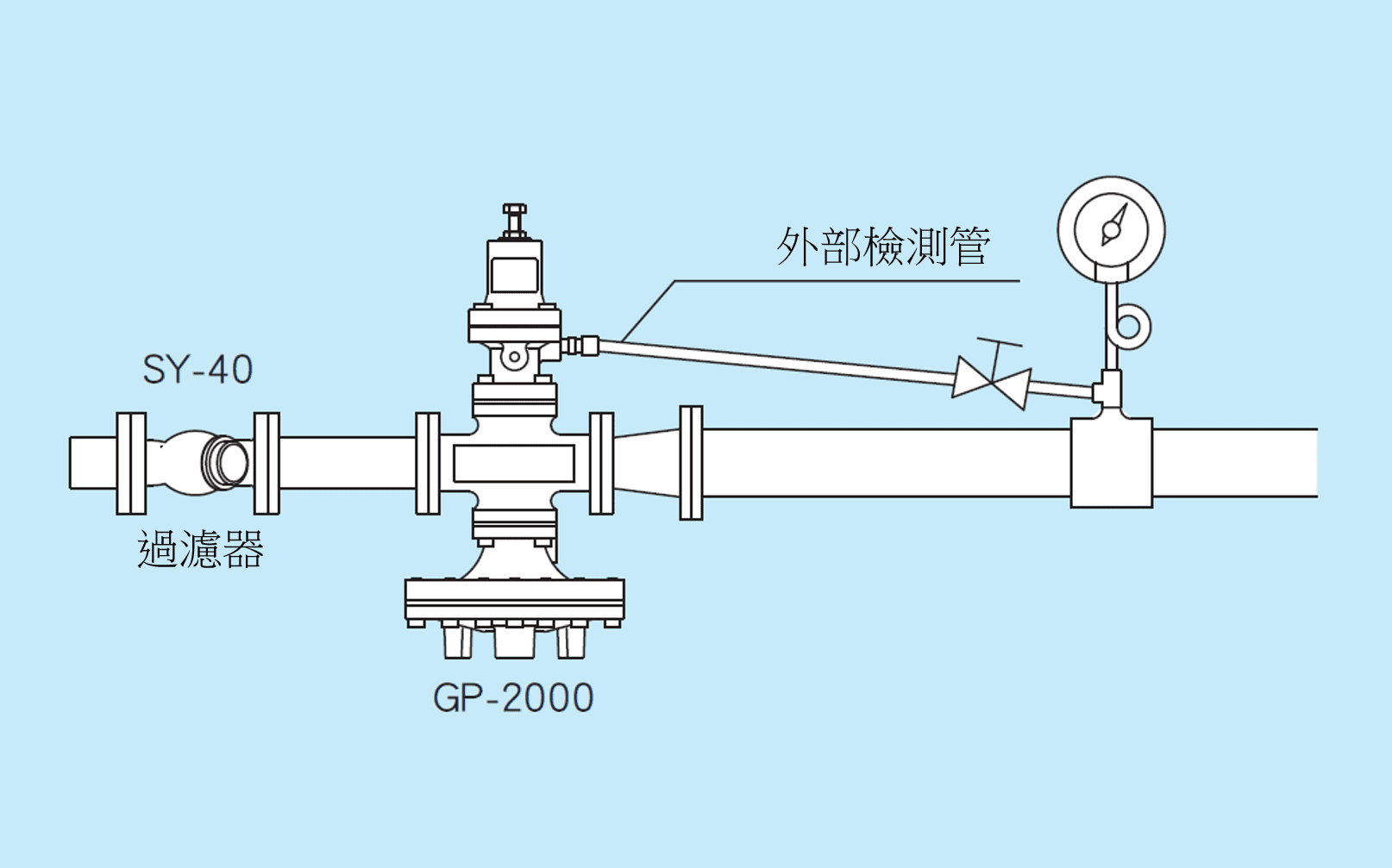

壓力回饋方法和控制
▪ 外部回饋
GP-2000 系列減壓閥以外部回饋作爲標準,即使用於流量劇烈變動等工况也能實現穩定動作。
從希望控制壓力部反饋感知壓力,可以顯著提高用汽設備的壓力穩定。
· 壓力回饋方法和控制
蒸汽爲壓縮性流體,壓力越小單位質量體積越大。
因此,二次側壓力爲低壓使用時,隨蒸汽流速增大,産生壓損,導致壓力下降。外部回饋可以解决此類問題。
![YOSHITAKE -壓力回饋方法和控制](imag/Steam%20Component/ys/p315-010-01.png)
響導作動膜片式減壓閥 - GP-2000 系列
▪ GP-2000 適用於以下用途
· 建築設備
· 工業設備
· 蒸汽主管道
· 大流量
· 高精度
· 高減壓比
· 低壓控制
![YOSHITAKE -響導作動膜片式減壓閥](imag/Steam%20Component/ys/p315-010-02.png)

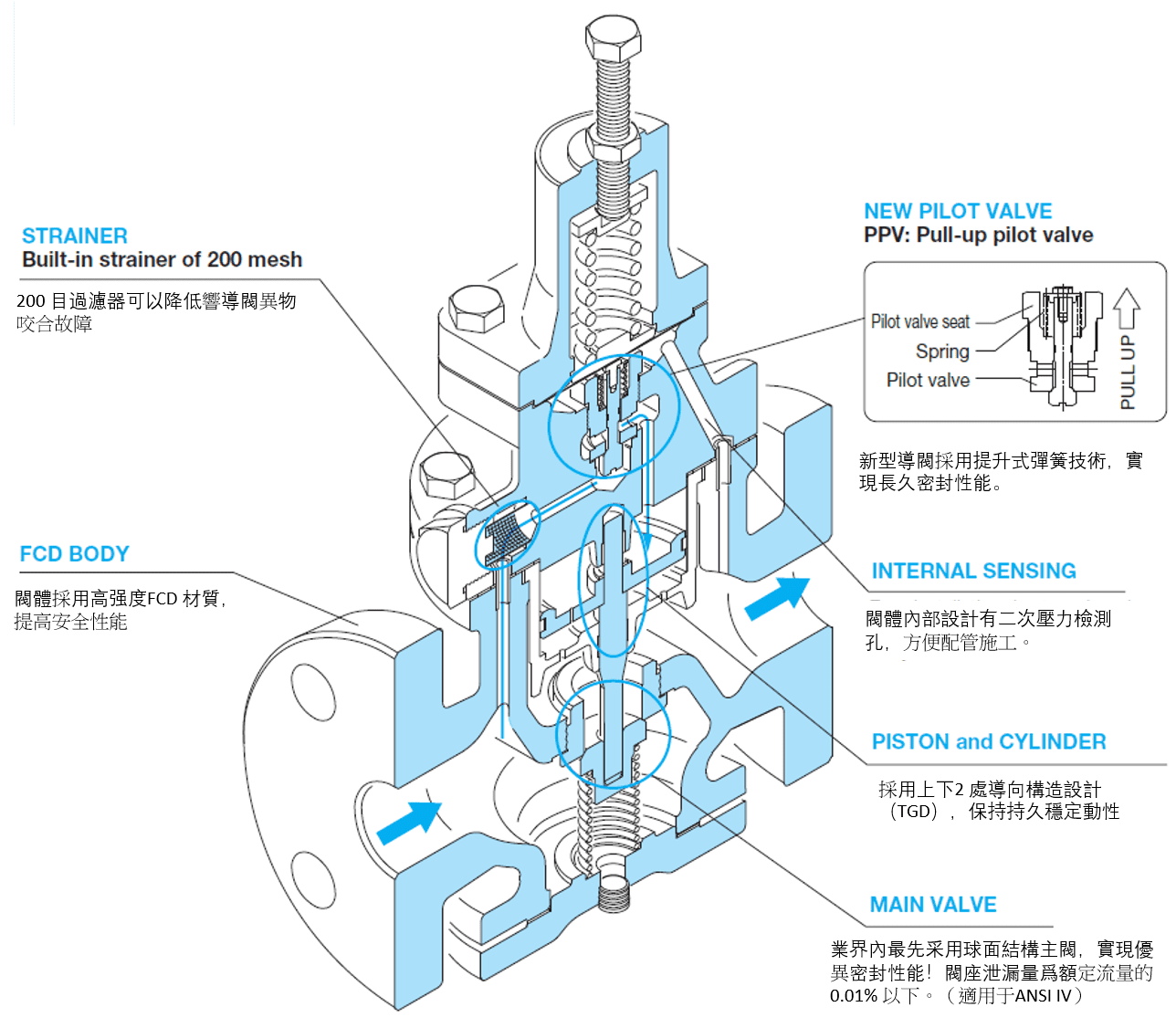

響導作動活塞式減壓閥 - GP-1000 系列
▪ GP-1000 適用於以下用途
· 建築設備
· 空調設備
· 工業設備
· 動作頻率激烈的工况
· 使用用途廣泛
![YOSHITAKE -響導作動活塞式減壓閥](imag/Steam%20Component/ys/p315-010-03.png)
** 實際規格型錄請參照英文網站或來電洽詢,謝謝。
