全量(全啟)式安全閥
Full Bore Type Safety Valve - AF-5/ 5S 系列

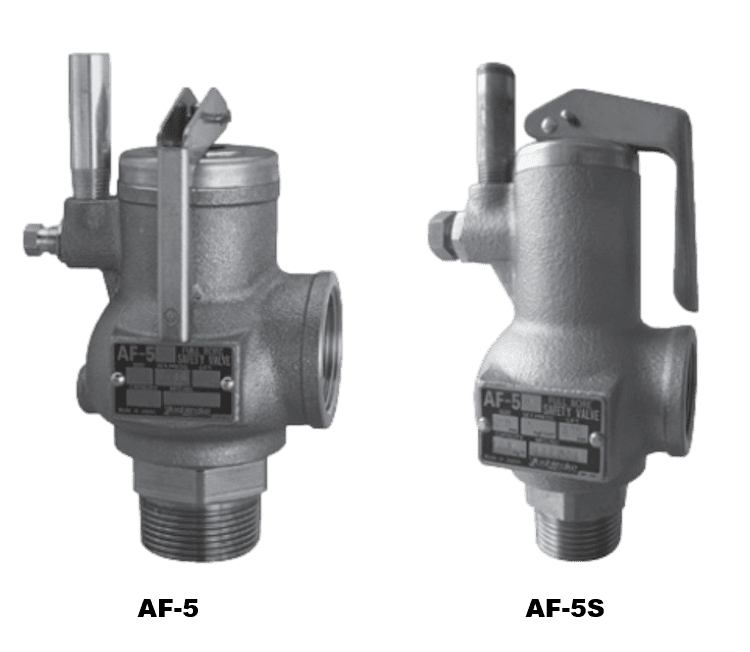

![YOSHITAKE -全量(全啟)式安全閥- AF-5/ 5S 系列](imag/Steam%20Component/ys/p315-042-12.png)
▪ 產品特點
1. 高安全性全量式安全閥。體積小,重量輕 (體積僅爲傳統全量式安全閥的一半左右)。
2. 彈出式結構,確保泄壓可靠。
3. 閥內件採用優質材料。通過精密加工和熱處理確保性能優異。
4. 使用耐腐蝕材料 (AF-5S 爲全不銹鋼材質,具有很高的耐腐蝕性和耐久性),確保無腐蝕。
5. 採用提升杆結構,達到開啓壓力的75% 以上時,可手動執行泄壓檢查。

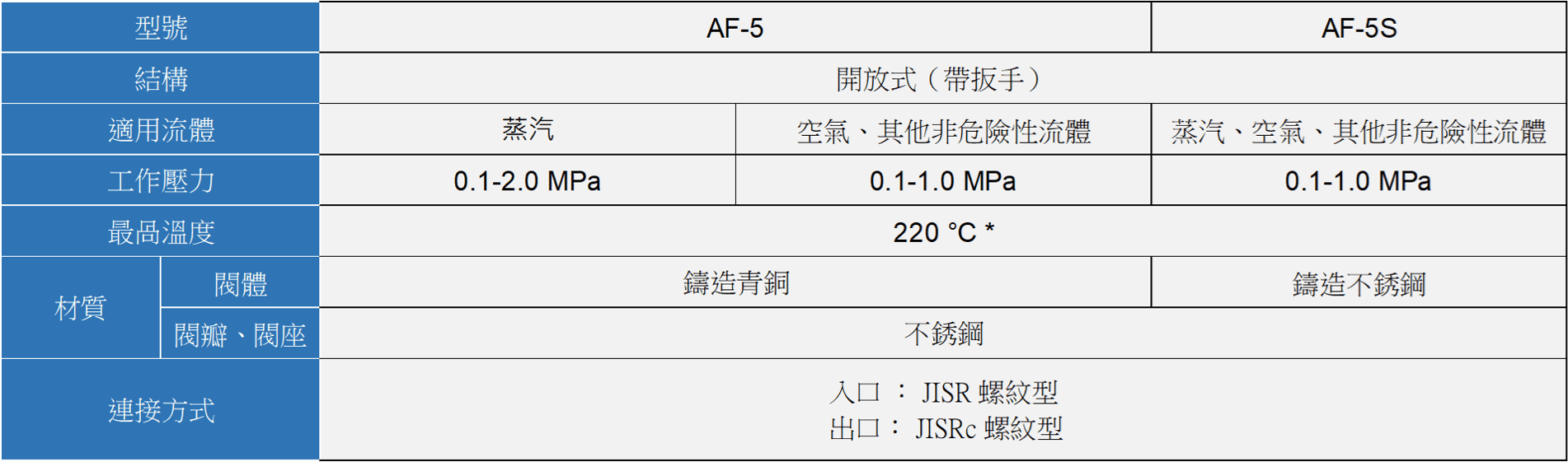

▪ 規格
![YOSHITAKE -全量(全啟)式安全閥規格 - AF-5/ 5S 系列](imag/Steam%20Component/ys/p315-042-13.png)
* 100A-150A 的入口爲JIS 10K RF 法蘭。
▪ 尺寸(mm) 和重量(kg)

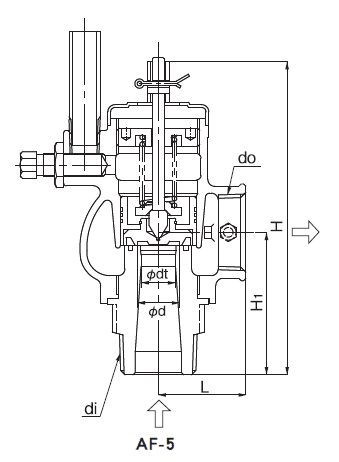

![YOSHITAKE -全量(全啟)式安全閥尺寸- AF-5 系列](imag/Steam%20Component/ys/p315-042-14.png)

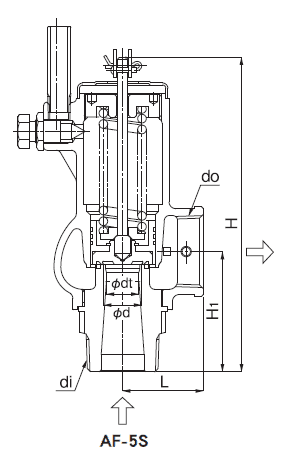

![YOSHITAKE -全量(全啟)式安全閥尺寸- AF-5S 系列](imag/Steam%20Component/ys/p315-042-15.png)
· AF- 5
![YOSHITAKE -全量(全啟)式安全閥尺寸重量- AF-5 系列](imag/Steam%20Component/ys/p315-042-16.png)
· 公稱直徑與連接尺寸不同。
·()內爲適用壓力1.61 MPa ~ 2.0 MPa 時的數值。

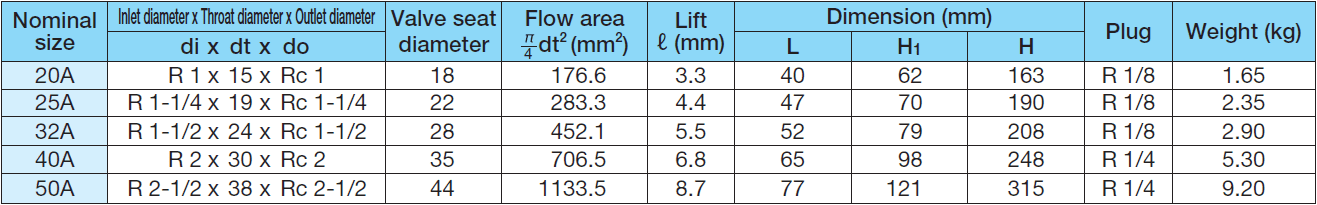

· AF- 5S
![YOSHITAKE -全量(全啟)式安全閥尺寸重量- AF-5S 系列](imag/Steam%20Component/ys/p315-042-17.png)
· 公稱直徑與連接尺寸不同。
YOSHITAKE 全量(全啟)式安全閥- AF-5/ 5S 系列
** 實際規格型錄請參照英文網站或來電洽詢,謝謝。
